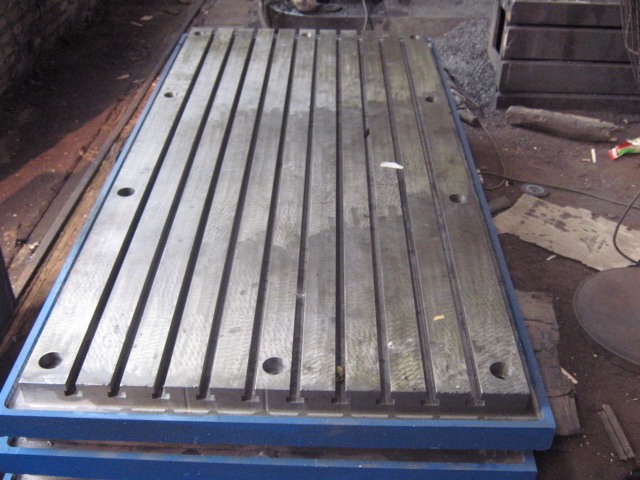

鑄鐵平板抬箱的過(guò)程是鐵水剛澆滿(mǎn)鑄型時(shí)，由于鐵水的動(dòng)壓力和靜壓力過(guò)大，上下箱緊固不當或壓鐵重量不足或不平衡，使上砂箱移動(dòng)抬起，鐵水由分型面流出。一旦遭遇這種問(wèn)題，會(huì )使鑄鐵平板件發(fā)生尺寸、形狀乃至重量上的變化，導致鑄鐵平板出現嚴重缺陷，甚至報廢。
一、使用螺栓前，應先檢查螺栓螺母有否松動(dòng)，不能用的盡量不用，不要勉強使用。使用時(shí)螺栓數量、部位及分布力求均勻合理
二、
選用合適的強度高的螺栓壓板，防止壓板抬彎折斷。
三、壓鐵時(shí)重量要壓足。根據鑄件結構、大小和重量，確定壓鐵重量。一般壓鐵重量比例為
1
：
3
～
1
：
4
左右。如鑄件毛重為
100kg
，則壓鐵重量為
300
～
400kg
。有條件的用螺栓緊固較妥。
四、壓箱時(shí)，壓鐵要平衡放穩，分布要合理，澆口附近要壓重些。注意壓鐵底部有凸起的包。五、型箱采用螺栓緊固時(shí)，力求螺栓緊固平衡，切勿單方面緊固，以防型箱翹起。螺栓緊固后應再次檢查，以防漏緊松緊。
六、型箱采用卡具卡緊時(shí)，卡具要有強度。使用時(shí)，卡具要平衡卡緊砂箱，不能單方面卡緊，以防型箱翹起?？ň呖ňo后，巡回檢查一下。同時(shí)，在卡緊型箱時(shí)，要輕敲卡緊，不要震動(dòng)過(guò)大。斷損卡具不要勉強使用。七、根據鑄件結構特點(diǎn)，結合實(shí)際情況，控制澆包澆注高度和澆注速度。補充鐵水時(shí)要緩慢，不要過(guò)快補充。
八、澆注后，鑄鐵平板尚未凝固完畢，切勿過(guò)早取走壓鐵或拆松螺栓、卡具。
