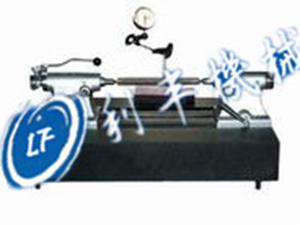

齒輪跳動檢查儀說明：用于檢查6級或6級以下精度圓柱，圓錐外齒合齒輪及蝸輪蝸桿的徑向跳動或端面跳動。
齒輪跳動檢查儀用途：齒圈徑向跳動△Fr，在齒輪一轉范圍內，測頭在槽齒內或齒輪上，與齒高中部雙面接觸，測頭相對于齒輪軸線的發動量。為此，齒圈徑向跳動的檢查是借具有原始齒條形的測量頭時，為用于這種檢查儀的原理示意圖。檢查時，將裝在芯軸上的被檢查齒輪，因定在儀器兩頂針間，把具有原始齒條齒形的測量頭，依次插入齒輪的齒間內，并用指示表示出測量頭位置對齒輪轉動軸線的跳動量。
被測齒輪模數齒輪大直徑
0.3－2mm 1-6mm 150mm 300mm
測架轉動范圍 指示表分度值
±0° 0.001mm
儀器示值變化在10次測量過程中，不大于下列規定：
測光滑表面： 測齒輪：
▲不用杠桿 ▲用杠桿 ▲不用杠桿
1um 2um 3um
如您對我廠的產品感興趣可以前來我廠參觀,也可致電我公司洽談齒輪跳動檢查儀，偏擺檢查儀，水平尺， 鉚焊平板的相關事宜.
泊頭市利豐機械制造有限公司攜全體員工期待您的光臨與合作。
銷售電話：0317-8175168.聯系人：劉媛媛.手機：15830822119.
