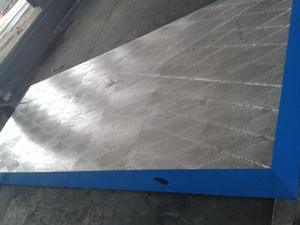

產(chǎn)品別名：焊接平板　焊接平臺 鑄鐵焊接平板 鑄鐵焊接平臺 平面焊接平板 T型槽焊接平板 焊接基礎平板 焊接基礎平臺
　　焊接平板（焊接平臺）用途：用來(lái)進(jìn)行工件的焊接工藝，和鉚焊平板不同，上面沒(méi)有孔，工作面為平面或T型槽。 焊接平臺在以涂色法檢測工件平直度或作為檢驗工件的輔助工具實(shí)現各種測量時(shí)起到了基準定位面作用；劃線(xiàn)平板在劃線(xiàn)工作中起到了基準面作用
　　焊接平板（焊接平臺）材質(zhì)：高強度鑄鐵HT200-300工作面硬度為HB170-240，經(jīng)過(guò)兩次人工處理（人工退火600度-700度和自然時(shí)效2-3年）使該產(chǎn)品的精度穩定，提高耐磨性能，更便于用戶(hù)使用。
焊接平臺要有精平面度，要想有精平面度須具備一以下幾個(gè)條件：
一、厚度要求：主要包括焊接平臺上工作面厚度，側圍厚度和高度，以及底面筋板的厚度、高度和密度。
二、材質(zhì)要求：高強度鑄鐵HT200-300,硬度:HB170-240。
三、人工退火：在回火窯經(jīng)過(guò)600-700度高溫退火時(shí)效處理。
四、自然時(shí)效：按標準應該是2-3年自然時(shí)效，由于此工序時(shí)間太長(cháng)，企業(yè)受資金周轉影響已不可能等待那么長(cháng)時(shí)間，多以激振器通過(guò)振動(dòng)時(shí)效代替。雖然這種工藝的效果尚未明確，但在已普遍使用。
五、沙眼與氣孔：0級與1級平臺不允許有氣孔與沙眼，2級和3級可以用與平臺同材質(zhì)固體填充氣孔沙眼。注意：填充物的的硬度要低于平臺本身的硬度。
六、鏟刮工藝：人工鏟刮在 焊接平臺 加工過(guò)程中是重要的工藝，它決定了焊接平臺的平面度誤差大小，以及工作面的可接觸點(diǎn)數。0級板平臺在每邊為25㎜平方的范圍內不少于25點(diǎn);1級平臺在每邊為25㎜平方的范圍內不少于20點(diǎn);2級平板平臺在每邊為25㎜平方的范圍內不少于16點(diǎn);3級平板平臺在每邊為25㎜平方的范圍內不少于12點(diǎn)。鏟刮完成后平臺四個(gè)邊棱倒鈍。
七、清砂與涂漆：平臺底面清砂要干凈，干凈且噴涂紅色防銹漆。側面要平整后再涂漆，一般涂籃漆或綠漆。
八、包裝要求：主要是木質(zhì)包裝，盡量選用厚質(zhì)木材覆蓋平臺上工作面，時(shí)做全封閉包裝。包裝前平臺工作面防銹措施要做好。
九、運輸要求、在平臺裝車(chē)后，檢查是否有懸空，如有懸空要墊實(shí)，避免振動(dòng)。平臺不要摞放過(guò)高以免擠壓變形。
十、 配件選擇：主要是支架選擇，支架用材為壁厚1.5-2mm的方鋼和角鐵，焊接密度和結構要合理，調節螺栓要旋轉通暢。
十一、安裝調試：一般先用用框式水平儀調平，在用光學(xué)合像水平儀或電子合像水平儀再進(jìn)行一次平面度誤差測量，如有問(wèn)題可要求平臺生產(chǎn)商來(lái)現場(chǎng)鏟刮修。
十二、正確使用：焊接平臺在調試完成后即可使用，室溫控制在20±5℃使,在臺面上檢測工件要輕放輕挪，不要集中使用一個(gè)區域，盡量均勻使用整個(gè)焊接平臺的有效面積。
